Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц или в сетях выпрямленного напряжения 1,0 и 1,5 кВ соответственно, в том числе во взрывоопасных зонах, в закрытых помещениях и наружных установках.

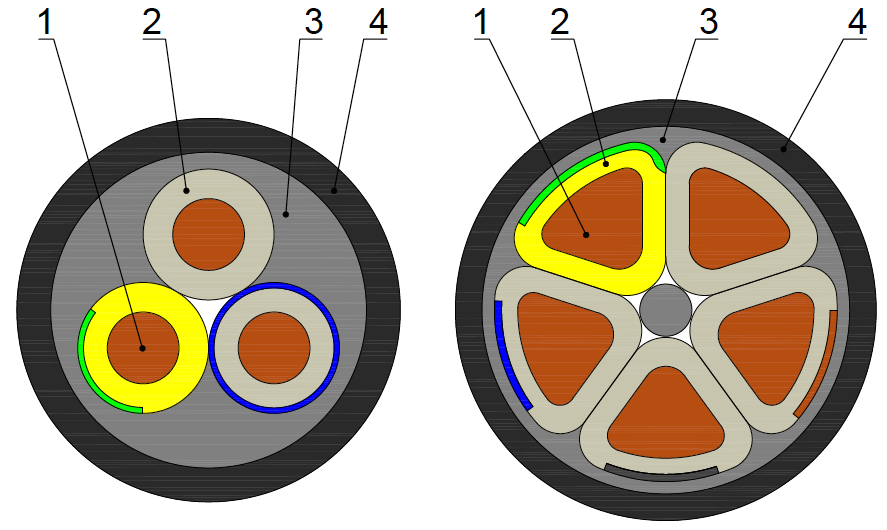

1. Токопроводящая жила - медная или медная луженая, 1, 2 и 5 класса гибкости;
2. Изоляция - этиленпропиленовая резина;
3. Внутренняя оболочка - поливинилхлоридный пластикат пониженной горючести;
4. Оболочка - поливинилхлоридный пластикат пониженной горючести;
Примечание:
В холодостойких кабелях с индексом "ХЛ" применяются морозостойкие полимерные материалы
1. Кабели не распространяют горение при групповой про-
кладке по ГОСТ IEC 60332-3-22 (категория А).
2. Класс пожарной опасности по ГОСТ 31565 - П1б.8.2.5.4
| Маркоразмер | Диаметр жилы, мм | Диаметр кабеля, мм | Масса 1 км, кг | Радиус изгиба, мм | Объём горючей массы, л/км | Заявка |
|---|---|---|---|---|---|---|
| РэВнг(А) 1х1,5ок-1 | 1,36 | 8 | 94,4 | 80 | 51,4 |
|
| РэВнг(А) 2х1,5ок(N)-1 | 1,36 | 11,5 | 197 | 87 | 107,7 |
|
| РэВнг(А) 3х1,5ок(N,PE)-1 | 1,36 | 11,9 | 217,1 | 90 | 113,7 |
|
| РэВнг(А) 4х1,5ок(N)-1 | 1,36 | 12,7 | 246,9 | 95 | 125,8 |
|
| РэВнг(А) 5х1,5ок(N,PE)-1 | 1,36 | 13,5 | 281,5 | 101 | 140,7 |
|
| РэВнг(А) 1х2,5ок-1 | 1,76 | 8,4 | 109,7 | 84 | 55,7 |
|
| РэВнг(А) 2х2,5ок(N)-1 | 1,76 | 12,3 | 236 | 93 | 121,5 |
|
| РэВнг(А) 3х2,5ок(N,PE)-1 | 1,76 | 12,8 | 265,4 | 96 | 128,2 |
|
| РэВнг(А) 4х2,5ок(N)-1 | 1,76 | 13,6 | 306,9 | 103 | 142,4 |
|
| РэВнг(А) 5х2,5ок(N,PE)-1 | 1,76 | 14,5 | 353,7 | 109 | 159,8 |
|
| РэВнг(А) 1х4ок-1 | 2,22 | 9 | 135 | 91 | 63,7 |
|
| РэВнг(А) 2х4ок(N)-1 | 2,22 | 13,2 | 287,5 | 100 | 138 |
|
| РэВнг(А) 3х4ок(N,PE)-1 | 2,22 | 13,8 | 330,5 | 104 | 145,7 |
|
| РэВнг(А) 4х4ок(N)-1 | 2,22 | 14,7 | 389,8 | 111 | 163,5 |
|
| РэВнг(А) 5х4ок(N,PE)-1 | 2,22 | 15,8 | 455,9 | 119 | 185,5 |
|
| РэВнг(А) 1х6ок-1 | 2,71 | 9,5 | 160,3 | 96 | 69,3 |
|
| РэВнг(А) 2х6ок(N)-1 | 2,71 | 14,2 | 350,1 | 107 | 156,4 |
|
| РэВнг(А) 3х6ок(N,PE)-1 | 2,71 | 14,8 | 410,4 | 112 | 164,7 |
|
| РэВнг(А) 4х6ок(N)-1 | 2,71 | 15,9 | 490,6 | 120 | 185,4 |
|
| РэВнг(А) 5х6ок(N,PE)-1 | 2,71 | 17,1 | 579,3 | 129 | 211,3 |
|
| РэВнг(А) 1х10ок-1 | 3,49 | 10,3 | 207,4 | 103 | 78,1 |
|
| РэВнг(А) 2х10ок(N)-1 | 3,49 | 15,8 | 466,4 | 119 | 187,4 |
|
| РэВнг(А) 3х10ок(N,PE)-1 | 3,49 | 16,5 | 560,4 | 124 | 196,3 |
|
| РэВнг(А) 4х10ок(N)-1 | 3,49 | 17,8 | 681 | 134 | 221,7 |
|
| РэВнг(А) 5х10ок(N,PE)-1 | 3,49 | 19,2 | 813,2 | 145 | 254,3 |
|
| РэВнг(А) 1х16мк-1 | 4,7 | 11,5 | 281 | 115 | 92,2 |
|
| РэВнг(А) 2х16мк(N)-1 | 4,7 | 18,2 | 654,3 | 137 | 240,3 |
|
| РэВнг(А) 3х16мк(N,PE)-1 | 4,7 | 19,1 | 799,9 | 144 | 249,9 |
|
| РэВнг(А) 4х16мк(N)-1 | 4,7 | 20,7 | 984,2 | 156 | 283,5 |
|
| РэВнг(А) 5х16мк(N,PE)-1 | 4,7 | 22,5 | 1185,7 | 169 | 327,8 |
|
| РэВнг(А) 1х25мк-1 | 5,8 | 13 | 390,8 | 130 | 113,1 |
|
| РэВнг(А) 2х25мк(N)-1 | 5,8 | 21,2 | 935,7 | 159 | 319,7 |
|
| РэВнг(А) 3х25мк(N,PE)-1 | 5,8 | 22,3 | 1161,7 | 168 | 332,4 |
|
| РэВнг(А) 4х25мк(N)-1 | 5,8 | 24,5 | 1457,7 | 184 | 388,3 |
|
| РэВнг(А) 5х25мк(N,PE)-1 | 5,8 | 26,7 | 1767,5 | 201 | 452,9 |
|
| РэВнг(А) 1х35мк-1 | 6,8 | 14 | 492,8 | 140 | 125,1 |
|
| РэВнг(А) 2х35мк(N)-1 | 6,8 | 23,2 | 1188 | 174 | 373 |
|
| РэВнг(А) 3х35мк(N,PE)-1 | 6,8 | 24,7 | 1508,9 | 186 | 393,1 |
|
| РэВнг(А) 4х35мк(N)-1 | 6,8 | 26,9 | 1887,7 | 202 | 449,4 |
|
| РэВнг(А) 5х35мк(N,PE)-1 | 6,8 | 29,4 | 2299,3 | 221 | 526,1 |
|
| РэВнг(А) 1х50мк-1 | 7,9 | 15,3 | 630,7 | 153 | 143,4 |
|
| РэВнг(А) 2х50мк(N)-1 | 7,9 | 26 | 1549 | 195 | 461,1 |
|
| РэВнг(А) 3х50мк(N,PE)-1 | 7,9 | 27,5 | 1966,4 | 207 | 474,1 |
|
| РэВнг(А) 4х50мк(N)-1 | 7,9 | 30,1 | 2474,7 | 226 | 543,8 |
|
| РэВнг(А) 5х50мк(N,PE)-1 | 7,9 | 33,3 | 3062,4 | 250 | 662,1 |
|
| РэВнг(А) 1х50мк-1 | 7,9 | 15,3 | 630,7 | 153 | 143,4 |
|
| РэВнг(А) 2х50мк(N)-1 | 7,9 | 26 | 1549 | 195 | 461,1 |
|
| РэВнг(А) 3х50мк(N,PE)-1 | 7,9 | 27,5 | 1966,4 | 207 | 474,1 |
|
| РэВнг(А) 4х50мк(N)-1 | 7,9 | 30,1 | 2474,7 | 226 | 543,8 |
|
| РэВнг(А) 5х50мк(N,PE)-1 | 7,9 | 33,3 | 3062,4 | 250 | 662,1 |
|
| РэВнг(А) 1х50мк-1 | 7,9 | 15,3 | 630,7 | 153 | 143,4 |
|
| РэВнг(А) 2х50мк(N)-1 | 7,9 | 26 | 1549 | 195 | 461,1 |
|
| РэВнг(А) 3х50мк(N,PE)-1 | 7,9 | 27,5 | 1966,4 | 207 | 474,1 |
|
| РэВнг(А) 4х50мк(N)-1 | 7,9 | 30,1 | 2474,7 | 226 | 543,8 |
|
| РэВнг(А) 5х50мк(N,PE)-1 | 7,9 | 33,3 | 3062,4 | 250 | 662,1 |
|
| РэВнг(А) 1х70мк-1 | 9,6 | 17,2 | 845,4 | 172 | 170 |
|
| РэВнг(А) 2х70мк(N)-1 | 9,6 | 29,8 | 2100,8 | 224 | 588,6 |
|
| РэВнг(А) 3х70мс(N,PE)-1 | - | 28 | 2354 | 211 | 401 |
|
| РэВнг(А) 4х70мс(N)-1 | - | 32,3 | 3089,6 | 243 | 501,4 |
|
| РэВнг(А) 5х70мс(N,PE)-1 | - | 37,2 | 3841,8 | 280 | 610,3 |
|
| РэВнг(А) 1х95мк-1 | 11,3 | 19,3 | 1132,9 | 193 | 204,3 |
|
| РэВнг(А) 2х95мк(N)-1 | 11,3 | 33,6 | 2797,2 | 252 | 730,8 |
|
| РэВнг(А) 3х95мс(N,PE)-1 | - | 31,1 | 3120,8 | 234 | 453,9 |
|
| РэВнг(А) 4х95мс(N)-1 | - | 37 | 4159 | 278 | 600,5 |
|
| РэВнг(А) 5х95мс(N,PE)-1 | - | 40,3 | 5093,1 | 303 | 683 |
|
| РэВнг(А) 1х120мк-1 | 12,8 | 21 | 1386,4 | 210 | 231,2 |
|
| РэВнг(А) 2х120мк(N)-1 | 12,8 | 37,4 | 3487,7 | 281 | 895,9 |
|
| РэВнг(А) 3х120мс(N,PE)-1 | - | 34,9 | 3929,2 | 262 | 565,2 |
|
| РэВнг(А) 4х120мс(N)-1 | - | 40,4 | 5134,4 | 303 | 686,3 |
|
| РэВнг(А) 5х120мс(N,PE)-1 | - | 45,6 | 6415,6 | 342 | 853,2 |
|
| РэВнг(А) 1х150мк-1 | 14,1 | 22,7 | 1683,4 | 227 | 263,8 |
|
| РэВнг(А) 2х150мк(N)-1 | 14,1 | 40,8 | 4244,1 | 306 | 1059,5 |
|
| РэВнг(А) 3х150мс(N,PE)-1 | - | 38,3 | 4802,5 | 287 | 664 |
|
| РэВнг(А) 4х150мс(N)-1 | - | 44,9 | 6379,5 | 337 | 867 |
|
| РэВнг(А) 5х150мс(N,PE)-1 | - | 49,8 | 7852,1 | 374 | 1006,2 |
|
| РэВнг(А) 1х185мк-1 | 16,2 | 25,6 | 2083,5 | 256 | 327,4 |
|
| РэВнг(А) 2х185мк(N)-1 | 16,2 | 46,6 | 5357,6 | 350 | 1376,9 |
|
| РэВнг(А) 3х185мс(N,PE)-1 | - | 42,7 | 5971,9 | 321 | 810,5 |
|
| РэВнг(А) 4х185мс(N)-1 | - | 49,6 | 7872 | 372 | 1020,9 |
|
| РэВнг(А) 5х185мс(N,PE)-1 | - | 55,7 | 9822,9 | 418 | 1263 |
|
| РэВнг(А) 1х240мк-1 | 18,5 | 28,1 | 2649,9 | 281 | 372,5 |
|
| РэВнг(А) 2х240мк(N)-1 | 18,5 | 51,6 | 6798,5 | 387 | 1653,8 |
|
| РэВнг(А) 3х240мс(N,PE)-1 | - | 47,7 | 7699 | 358 | 957,7 |
|
| РэВнг(А) 4х240мс(N)-1 | - | 55,7 | 10228,4 | 418 | 1253,7 |
|
| РэВнг(А) 5х240мс(N,PE)-1 | - | 61,8 | 12617,6 | 464 | 1461,6 |
|
1. Кабели предназначены для эксплуатации в электрических сетях переменного напряжения с изолированной или заземленной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. 2. Электрическое сопротивление токопроводящей жилы соответствует ГОСТ 22483. 3. Электрическое сопротивление изоляции, при 20 °С и 1 км длины кабеля - не менее 100 МОм. 4. Испытательное напряжение частотой 50 Гц в течение 10 мин: - 3 кВ для кабелей на 0,66 кВ; - 3,5 кВ для кабелей на 1 кВ.
Допустимые токовые нагрузки
| Номинальное сечение жилы, мм2 | Допустимые токовые нагрузки силовых кабелей, А, при прокладке | |||||
|---|---|---|---|---|---|---|
| Одножильных | Многожильных* | |||||
| Выпрямленное напряжение* | Переменное напряжение** | Переменное напряжение | ||||
| На воздухе | В земле | На воздухе | В земле | На воздухе | В земле | |
| 1,5 | 35 | 48 | 28 | 33 | 25 | 31 |
| 2,5 | 46 | 63 | 36 | 42 | 34 | 40 |
| 4 | 60 | 82 | 47 | 54 | 45 | 52 |
| 6 | 76 | 102 | 59 | 67 | 56 | 64 |
| 10 | 105 | 136 | 82 | 89 | 78 | 86 |
| 16 | 139 | 175 | 108 | 115 | 104 | 112 |
| 25 | 188 | 228 | 146 | 147 | 141 | 144 |
| 35 | 230 | 274 | 180 | 176 | 172 | 173 |
| 50 | 281 | 325 | 220 | 208 | 209 | 205 |
| 70 | 356 | 399 | 279 | 255 | 265 | 253 |
| 95 | 440 | 478 | 345 | 306 | 327 | 304 |
| 120 | 514 | 546 | 403 | 348 | 381 | 347 |
| 150 | 591 | 614 | 464 | 392 | 437 | 391 |
| 185 | 685 | 695 | 538 | 443 | 504 | 442 |
| 240 | 821 | 812 | 641 | 515 | 598 | 515 |
| 300 | 956 | 924 | 739 | 575 | 688 | 583 |
| 400 | 1124 | 1060 | 860 | 661 | 807 | 669 |
| 500 | 1328 | 1223 | 997 | 746 | - | - |
| 625/630 | 1576 | 1416 | 1149 | 840 | - | - |
| 800 | 1857 | 1632 | 1302 | 932 | - | - |
| 1000 | 2163 | 1862 | 1451 | 1019 | - | - |
* - Для определения токовых нагрузок четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах в нормальном режиме, а также для пятижильных кабелей данные значения должны быть умножены на коэффициент 0,93. ** - Прокладка треугольником вплотную
Расчет допустимых токовых нагрузок выполнен для следующих расчетных условий: - температура окружающей среды при прокладке кабелей на воздухе +25 ºC, при прокладке в земле +15 ºC; - глубина прокладки кабелей в земле - 0,7 м; - удельное термическое сопротивление грунта – 1,2 К·м/Вт. Допустимые токовые нагрузки силовых кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблице на коэффициент 1,17 – для земли и на коэффициент 1,2 – для воздуха.
Допустимые токи односекундного короткого замыкания
| Номинальное сечение жилы, мм2 | Допустимые токи односекундного короткого замыкания кабелей, кА |
|---|---|
| 1,5 | 0,21 |
| 2,5 | 0,34 |
| 4 | 0,54 |
| 6 | 0,81 |
| 10 | 1,36 |
| 16 | 2,16 |
| 25 | 3,46 |
| 35 | 4,8 |
| 50 | 6,5 |
| 70 | 9,38 |
| 95 | 13,03 |
| 120 | 16,43 |
| 150 | 20,26 |
| 185 | 25,35 |
| 240 | 33,32 |
| 300 | 41,64 |
| 400 | 55,2 |
| 500 | 69 |
| 625/630 | 86,95 |
| 800 | 110,4 |
| 1000 | 138 |
При продолжительности короткого замыкания, отличающейся от 1 с, значения тока короткого замыкания, указанные в таблице выше, необходимо умножить на коэффициент k, рассчитанный по формуле: 𝑘 =1/√𝑡 где t – продолжительность короткого замыкания, с. S – суммарное сечение жил кабеля, мм2; Максимальная продолжительность короткого замыкания не должна превышать 5 с.
Условия эксплуатации
1. Климатическое исполнение кабелей УХЛ, ХЛ категории размещения 1 - 5 по ГОСТ 15150. 2. Кабели предназначены для эксплуатации температуре окружающей среды: - от минус 50 ºС до 50 ºС; - от минус 60 ºС до 50 ºС – для кабелей климатического исполнения «ХЛ». 3. Кабели стойкие к удару при отрицательных температурах: - минус (15 ± 2) °С; - минус (30 ± 2) °С – для кабелей климатического исполнения «ХЛ». 4. Допустимые температуры нагрева токопроводящих жил: - длительно допустимая - 90 °С; - в режиме перегрузки - 130 °С; - предельная при коротком замыкании - 250 °С; - по условию невозгорания при коротком замыкании - 400 °С. 5. Срок службы кабелей - не менее 30 лет при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации. 6. Гарантийный срок эксплуатации кабелей 5 лет. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее шести месяцев с даты изготовления.
Транспортировка и хранение
1. Условия транспортирования кабелей в части воздействия климатических факторов внешней среды по ГОСТ 15150 должны соответствовать группе ОЖ3. 2. Условия хранения кабелей должны соответствовать группе ОЖ3 по ГОСТ 15150. При хранении на открытом воздухе кабели должны быть защищены от воздействия прямого солнечного излучения. 3. Срок хранения кабелей на открытых площадках – не более двух лет, под навесом – не более пяти лет, в закрытых помещениях – не более десяти лет.
Условия монтажа
1. Прокладка кабелей без предварительного подогрева допускается при температуре окружающей среды не менее: - минус (15 ± 2) ºС; - минус (30 ± 2) ºС – для кабелей климатического исполнения «ХЛ». 2. Кабели могут быть проложены без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. 3. Допустимые усилия при тяжении силовых кабелей по трассе прокладки должны быть не более рассчитанных по формуле: F=S·σ, где F – допустимое усилие тяжения кабеля, Н; S – суммарное сечение жил кабеля, мм2; σ – допустимая напряжённость, равная 50 Н/мм2.
