ВВГнг(А)

Сертификаты:

Соответствие ТР ТС 004/2011

Назначение:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц или в сетях выпрямленного напряжения 1,0 и 1,5 кВ соответственно, в том числе во взрывоопасных зонах, в закрытых помещениях и наружных установках.

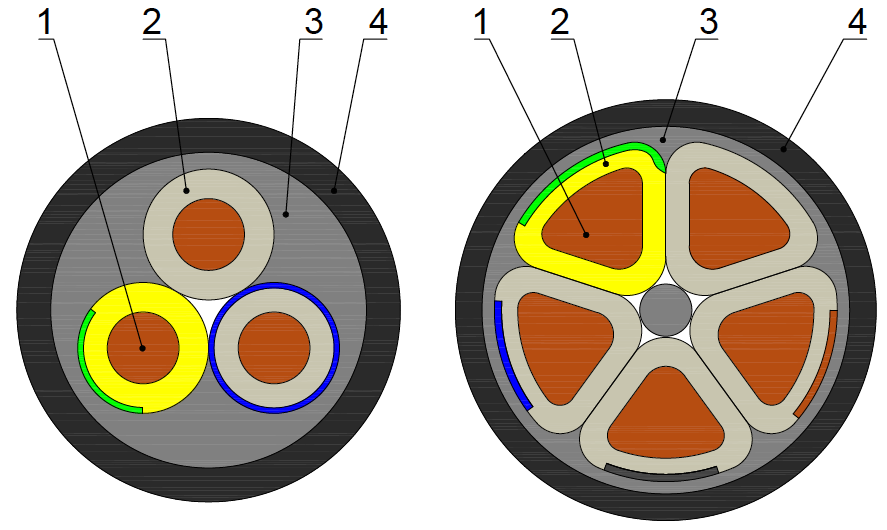

Конструкция

1. Токопроводящая жила - медная или медная луженая, 1, 2 и 5 класса гибкости;

2. Изоляция - поливинилхлоридный пластикат;

3. Внутренняя оболочка - поливинилхлоридный пластикат пониженной горючести;

4. Оболочка - поливинилхлоридный пластикат пониженной горючести;

Примечание:

В холодостойких кабелях с индексом "ХЛ" применяются морозостойкие полимерные материалы

Требования пожарной безопасности

1. Кабели не распространяют горение при групповой про-

кладке по ГОСТ IEC 60332-3-22 (категория А).

2. Класс пожарной опасности по ГОСТ 31565 - П1б.8.2.5.4

Пример условного обозначения кабеля при заказе: "Кабель КОСМОСИЛ-НН ВВГнг(А) 3х6ок(N,PE)-1 кВ ТУ 27.32.14-002-32408375-2022" Холодостойкого: "Кабель КОСМОСИЛ-НН ВВГнг(А)-ХЛ 5х120мс(N,PE)-1 кВ ТУ 27.32.14-002-32408375-2022"
Маркоразмер Диаметр жилы, мм Диаметр кабеля, мм Масса 1 км, кг Радиус изгиба, мм Объём горючей массы, л/км Заявка
ВВГнг(А) 1х1,5ок-1 1,36 8,2 96,2 82 54
ВВГнг(А) 2х1,5ок(N)-1 1,38
ВВГнг(А) 3х1,5ок(N,PE)-1 1,38
ВВГнг(А) 4х1,5ок(N)-1 1,38
ВВГнг(А) 5х1,5ок(N,PE)-1 1,38
ВВГнг(А) 1х2,5ок-1 1,78
ВВГнг(А) 2х2,5ок(N)-1 1,78
ВВГнг(А) 3х2,5ок(N,PE)-1 1,78
ВВГнг(А) 4х2,5ок(N)-1 1,78
ВВГнг(А) 5х2,5ок(N,PE)-1 1,78
ВВГнг(А) 1х4ок-1 2,26
ВВГнг(А) 2х4ок(N)-1 2,26
ВВГнг(А) 3х4ок(N,PE)-1 2,26
ВВГнг(А) 4х4ок(N)-1 2,26
ВВГнг(А) 5х4ок(N,PE)-1 2,26
ВВГнг(А) 1х6ок-1 2,76
ВВГнг(А) 2х6ок(N)-1 2,76
ВВГнг(А) 3х6ок(N,PE)-1 2,76
ВВГнг(А) 4х6ок(N)-1 2,76
ВВГнг(А) 5х6ок(N,PE)-1 2,76
ВВГнг(А) 1х10ок-1 3,57
ВВГнг(А) 2х10ок(N)-1 3,57
ВВГнг(А) 3х10ок(N,PE)-1 3,57
ВВГнг(А) 4х10ок(N)-1 3,57
ВВГнг(А) 5х10ок(N,PE)-1 3,57
ВВГнг(А) 1х16мк-1 4,51
ВВГнг(А) 2х16мк(N)-1 4,51
ВВГнг(А) 3х16мк(N,PE)-1 4,51
ВВГнг(А) 4х16мк(N)-1 4,51
ВВГнг(А) 5х16мк(N,PE)-1 4,51
ВВГнг(А) 1х25мк-1 5,64
ВВГнг(А) 2х25мк(N)-1 5,64
ВВГнг(А) 3х25мк(N,PE)-1 5,64
ВВГнг(А) 4х25мк(N)-1 5,64
ВВГнг(А) 5х25мк(N,PE)-1 5,64
ВВГнг(А) 1х35мк-1 6,68
ВВГнг(А) 2х35мк(N)-1 6,68
ВВГнг(А) 3х35мк(N,PE)-1 6,68
ВВГнг(А) 4х35мк(N)-1 6,68
ВВГнг(А) 5х35мк(N,PE)-1 6,68
ВВГнг(А) 1х50мк-1 7,98
ВВГнг(А) 2х50мк(N)-1 7,98
ВВГнг(А) 3х50мк(N,PE)-1 7,98
ВВГнг(А) 4х50мк(N)-1 7,98
ВВГнг(А) 5х50мк(N,PE)-1 7,98
ВВГнг(А) 1х70мк-1 9,44
ВВГнг(А) 2х70мк(N)-1 9,44
ВВГнг(А) 3х70мс(N,PE)-1 9,44
ВВГнг(А) 4х70мс(N)-1 9,44
ВВГнг(А) 5х70мс(N,PE)-1 9,44
ВВГнг(А) 1х95мк-1 11
ВВГнг(А) 2х95мк(N)-1 11
ВВГнг(А) 3х95мс(N,PE)-1 11
ВВГнг(А) 4х95мс(N)-1 11
ВВГнг(А) 5х95мс(N,PE)-1 11
ВВГнг(А) 1х120мк-1 12,36
ВВГнг(А) 2х120мк(N)-1 12,36
ВВГнг(А) 3х120мс(N,PE)-1 12,36
ВВГнг(А) 4х120мс(N)-1 12,36
ВВГнг(А) 5х120мс(N,PE)-1 12,36
ВВГнг(А) 1х150мк-1 13,82
ВВГнг(А) 2х150мк(N)-1 13,82
ВВГнг(А) 3х150мс(N,PE)-1 13,82
ВВГнг(А) 4х150мс(N)-1 13,82
ВВГнг(А) 5х150мс(N,PE)-1 13,82
ВВГнг(А) 1х185мк-1 15,35
ВВГнг(А) 2х185мк(N)-1 15,35
ВВГнг(А) 3х185мс(N,PE)-1 15,35
ВВГнг(А) 4х185мс(N)-1 15,35
ВВГнг(А) 5х185мс(N,PE)-1 15,35
ВВГнг(А) 1х240мк-1 17,48
ВВГнг(А) 2х240мк(N)-1 17,48
ВВГнг(А) 3х240мс(N,PE)-1 17,48
ВВГнг(А) 4х240мс(N)-1 17,48
ВВГнг(А) 5х240мс(N,PE)-1 17,48

1. Кабели предназначены для эксплуатации в электрических сетях переменного напряжения с изолированной или заземленной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. 2. Электрическое сопротивление токопроводящей жилы соответствует ГОСТ 22483. 3. Испытательное напряжение частотой 50 Гц в течение 10 мин: - 3 кВ для кабелей на 0,66 кВ; - 3,5 кВ для кабелей на 1 кВ.

Электрическое сопротивление изоляции, при 20 °С и 1 км длины кабеля

Номинальное сечение жилы, мм2 Электрическое сопротивление изоляции, МОм, не менее
до 1,5 12,3
2,5 12,0
4 10,1
6 8,7
10 7,1
16 5,8
25 5,6
35 4,9
50 4,8
70, 95 4,1
120-185 3,7
240 3,6
300 3,5
400 3,3
500 3,2
625, 630 2,9
800 2,6
1000 2,5

Допустимые токовые нагрузки

Номинальное сечение жилы, мм2 Допустимые токовые нагрузки силовых кабелей, А, при прокладке
Одножильных Многожильных*
Выпрямленное напряжение Переменное напряжение** Переменное напряжение
На воздухе В земле На воздухе В земле На воздухе В земле
1,5 29 41 22 30 21 27
2,5 37 55 30 39 27 36
4 50 71 39 50 36 47
6 63 90 50 62 46 59
10 86 124 68 83 63 79
16 113 159 89 107 84 102
25 153 207 121 137 112 133
35 187 249 147 163 137 158
50 227 295 179 194 167 187
70 286 364 226 237 211 231
95 354 436 280 285 261 279
120 413 499 326 324 302 317
150 473 561 373 364 346 358
185 547 637 431 412 397 405
240 655 743 512 477 472 471
300 760 845 591 539 542 533
400 894 971 685 612 633 611
500 1054 1121 792 690 - -
625/630 1252 1299 910 774 - -
800 1481 1502 1030 856 - -
1000 1718 1709 1143 933 - -

* - Для определения токовых нагрузок четырехжильных кабелей с жилами равного сечения в четырехпроводных сетях при нагрузке во всех жилах в нормальном режиме, а также для пятижильных кабелей данные значения должны быть умножены на коэффициент 0,93. ** - Прокладка треугольником вплотную

Расчет допустимых токовых нагрузок выполнен для следующих расчетных условий: - температура окружающей среды при прокладке кабелей на воздухе +25 ºC, при прокладке в земле +15 ºC; - глубина прокладки кабелей в земле - 0,7 м; - удельное термическое сопротивление грунта – 1,2 К·м/Вт. Допустимые токовые нагрузки силовых кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблице на коэффициент 1,13 – для земли и на коэффициент 1,16 – для воздуха.

Допустимые токи односекундного короткого замыкания

Номинальное сечение жилы, мм2 Допустимые токи односекундного короткого замыкания кабелей, кА
1,5 0,17
2,5 0,27
4 0,43
6 0,65
10 1,09
16 1,74
25 2,78
35 3,86
50 5,23
70 7,54
95 10,48
120 13,21
150 16,3
185 20,39
240 26,8
300 33,49
400 39,6
500 49,5
625/630 62,37
800 79,2
1000 99

При продолжительности короткого замыкания, отличающейся от 1 с, значения тока короткого замыкания, указанные в таблице выше, необходимо умножить на коэффициент k, рассчитанный по формуле: 𝑘 =1/√𝑡 где t – продолжительность короткого замыкания, с. S – суммарное сечение жил кабеля, мм2; Максимальная продолжительность короткого замыкания не должна превышать 5 с.

Условия эксплуатации

1. Климатическое исполнение кабелей УХЛ, ХЛ категории размещения 1 - 5 по ГОСТ 15150. 2. Кабели предназначены для эксплуатации температуре окружающей среды: - от минус 50 ºС до 50 ºС; - от минус 60 ºС до 50 ºС – для кабелей климатического исполнения «ХЛ». 3. Кабели стойкие к удару при отрицательных температурах: - минус (15 ± 2) °С; - минус (30 ± 2) °С – для кабелей климатического исполнения «ХЛ». 4. Допустимые температуры нагрева токопроводящих жил: - длительно допустимая - 70 °С; - в режиме перегрузки - 90 °С; - предельная при коротком замыкании - 160/140* °С; - по условию невозгорания при коротком замыкании - 350 °С. *-для кабелей с токопроводящими жилами сечением более 300 мм2 5. Срок службы кабелей - не менее 30 лет при соблюдении потребителем условий транспортирования, хранения, прокладки (монтажа) и эксплуатации. 6. Гарантийный срок эксплуатации кабелей 5 лет. Гарантийный срок исчисляют с даты ввода кабелей в эксплуатацию, но не позднее шести месяцев с даты изготовления.

Транспортировка и хранение

1. Условия транспортирования кабелей в части воздействия климатических факторов внешней среды по ГОСТ 15150 должны соответствовать группе ОЖ3. 2. Условия хранения кабелей должны соответствовать группе ОЖ3 по ГОСТ 15150. При хранении на открытом воздухе кабели должны быть защищены от воздействия прямого солнечного излучения. 3. Срок хранения кабелей на открытых площадках – не более двух лет, под навесом – не более пяти лет, в закрытых помещениях – не более десяти лет.

Условия монтажа

1. Прокладка кабелей без предварительного подогрева допускается при температуре окружающей среды не менее: - минус (15 ± 2) ºС; - минус (30 ± 2) ºС – для кабелей климатического исполнения «ХЛ». 2. Кабели могут быть проложены без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. 3. Допустимые усилия при тяжении силовых кабелей по трассе прокладки должны быть не более рассчитанных по формуле: F=S·σ, где F – допустимое усилие тяжения кабеля, Н; S – суммарное сечение жил кабеля, мм2; σ – допустимая напряжённость, равная 50 Н/мм2.
