Силовые 0,66 кВ
| Маркоразмер | Число и диаметр проволок | Сечение ТПЖ, мм2 | Диаметр кабеля, мм | Масса 1 км, кг | Объём горючей массы, л/км | Кратность | Тип упаковки |
|---|---|---|---|---|---|---|---|

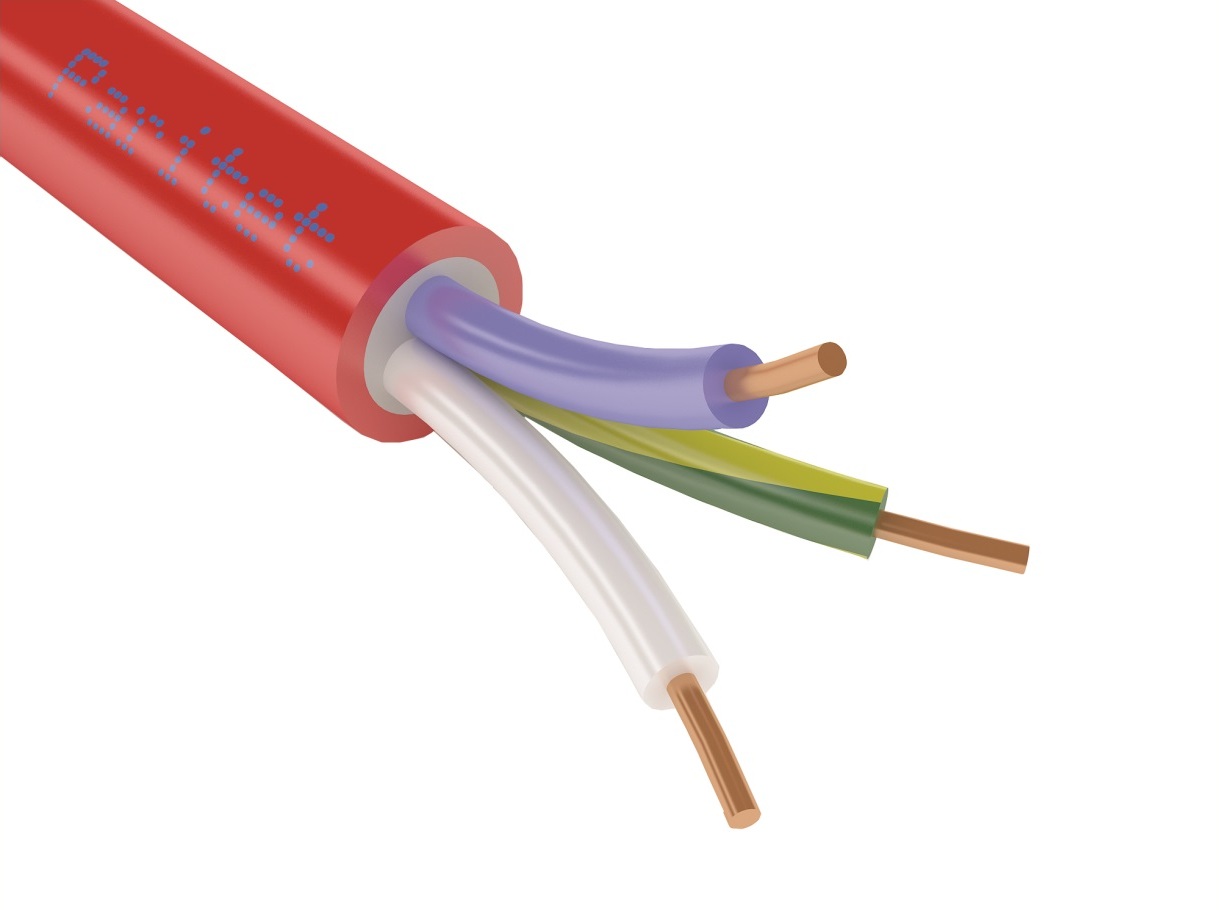

| ParPower ВВГнг(А)-LS 5x4ок(N,PE)-0,66 | 1x2,26 | 4 | 14,6 | 412,7 | 186,4 | — | — |
| ТЕСТ-КАБЕЛЬ 5x6ок(N,PE)-0,66 | 1x2,76 | 6 | 17,7 | 763 | 177 | 300 | барабан |
Электрические характеристики силовых кабелей в зависимости от сечения жил
| Параметр | 1,5 мм2 | 2,5 мм2 | 4,0 мм2 | 6,0 мм2 |
|---|---|---|---|---|
| Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины (ГОСТ 224843-2012), Ом/км, не более | 12.10 | 7.41 | 4.61 | 3.08 |
| Допустимые токи односекундного короткого замыкания кабелей, кА | 0.21 | 0.34 | 0.54 | 0.81 |
Допустимые токовые нагрузки силовых кабелей при нормальном режиме работы
| Количество жил в кабеле | 1,5 мм2 | 2,5 мм2 | 4,0 мм2 | 6,0 мм2 |
|---|---|---|---|---|
| Для 2- и 3-жильных кабелей | 25 | 34 | 45 | 56 |
| Для 4- и 5-жильных кабелей | 23 | 32 | 42 | 52 |
Допустимые токовые нагрузки силовых кабелей в режиме перегрузки
| Количество жил в кабеле | 1,5 мм2 | 2,5 мм2 | 4,0 мм2 | 6,0 мм2 |
|---|---|---|---|---|
| Для 2- и 3-жильных кабелей | 30 | 40 | 54 | 67 |
| Для 4- и 5-жильных кабелей | 28 | 38 | 50 | 62 |
Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км — не менее 60 МОм. Все значения приведены с пересчётом на температуру 20°C.
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150-69 УХЛ, категории размещения 2-4.
- Минимальная рабочая температура — минус 50°C.
- Максимальная рабочая температура — плюс 70°C.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°C.
- Срок службы — 40 лет.
Условия монтажа
- Минимальная температура прокладки — минус 15°C.
- Кабели могут быть проложены без ограничения разности уровней по трассе прокладки, включая вертикальные участки.
- Допустимые усилия при натяжении кабелей по трассе прокладки не должны превышать 50 Н/мм² сечения жилы.
- Допустимая температура нагрева жил при коротком замыкании — не более 160°C, продолжительность не более 5 секунд.
- В режиме перегрузки температура нагрева жил не более 90°C, работа в перегрузке — не более 8 ч/сутки и не более 1000 ч за срок службы.
- Длительно допустимая температура нагрева жил при эксплуатации — не более 70°C.
- Минимальный радиус изгиба — 7,5 наружных диаметров кабеля.
Цветовая кодировка жил в кабелях. Цвет изоляции нулевой жилы (N) — синий, жилы заземления (PE) — жёлто-зелёный.
| Число жил в кабеле | Цвет 1 | Цвет 2 | Цвет 3 | Цвет 4 | Цвет 5 |
|---|---|---|---|---|---|
| 2 жилы | Серый | Синий | |||
| 3 жилы | Серый | Коричневый | Чёрный | ||
| 3 жилы | Серый | Синий | Жёлто-зелёный | ||
| 4 жилы | Серый | Коричневый | Чёрный | Синий | |
| 4 жилы | Серый | Коричневый | Чёрный | Жёлто-зелёный | |
| 5 жил | Серый | Коричневый | Чёрный | Синий | Жёлто-зелёный |
| Маркоразмер | Объём, м3/км | Масса, кг/км | Кратность | Цена, ₽/км | Заказать |
|---|---|---|---|---|---|
| ParPower ВВГнг(А)-LS 5x4ок(N,PE)-0,66 | 186,4 | 412,7 | — | 146 500,00 | Открыть |
| ТЕСТ-КАБЕЛЬ 5x6ок(N,PE)-0,66 | 177 | 763 | 300 | 123 456,00 | Открыть |
